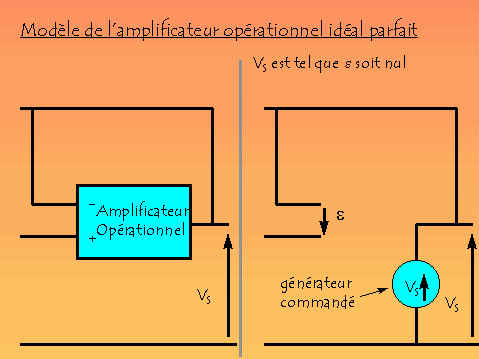

On précise le modèle de l'amplificateur opérationnel



Nous allons utiliser le théorème de Millman.

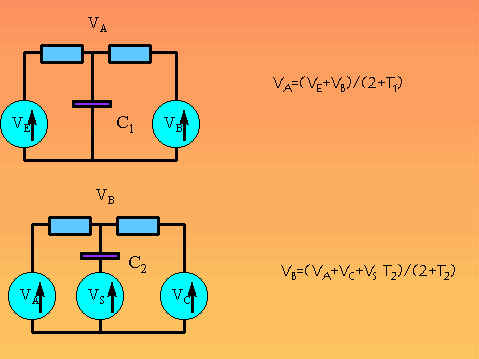

Théorème de Millman
